液動對夾蝶閥

品牌：江蘇布魯克
標準：國標
壓力環境：常壓
加工定制：是
產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系電話：13917586261

產品詳細

液動對夾軟密封蝶閥采用一體化結構，與FDQ液動執行器相配合，通過壓力油控制閥門啟閉。具有啟閉扭矩大，抗干擾能力強，體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。該液動蝶閥廣泛應用于環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的自動化控制系統中。

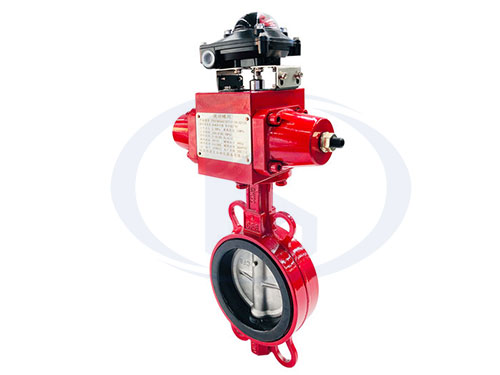

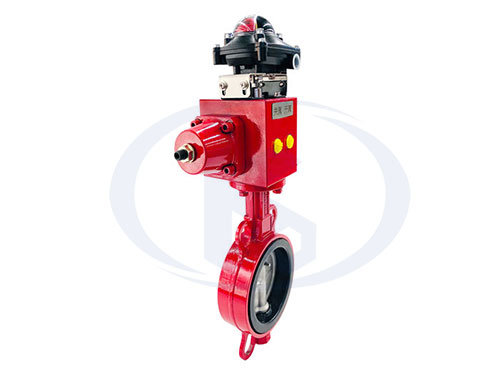

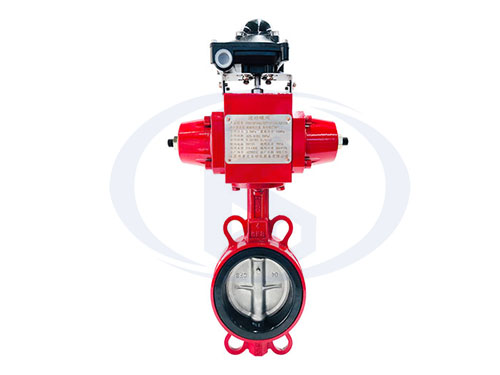

【產品展示】

【作用分類】

用于降低并穩定系統中某一支路的油液壓力，常用于夾緊、控制、潤滑等油路。有直動型、先導型、疊加型之分。

按控制方法分類：手動，電控，液控

按功能分類：流量閥（節流閥、調速閥，分流集流閥）、壓力閥（溢流閥，減壓閥，順序閥，卸荷閥）、方向閥（電磁換向閥、手動換向閥、單向閥、液控單向閥）

按安裝方式分：板式閥，管式閥，疊加閥，螺紋插裝閥，蓋板閥

按操縱方式分：手動閥，機動閥，電動閥，液動閥，電液動閥等。

【產品參數】

蝶閥主要零部件	材質	使用規格	主要零部件	材質	使用規格
閥體	球墨鑄鐵	50mm ~ 600mm	閥桿	不銹鋼	50mm ~ 600mm
	灰鑄鐵			不銹鋼
	鑄鋼			45#碳鋼
	不銹鋼			45#碳鋼
閥板	不銹鋼CF8	50mm ~ 600mm	閥座	EPDM	50mm ~ 600mm
	不銹鋼CF8M			NBR
	球墨鑄鐵鍍鎳磷			PTEE
	球墨鑄鐵覆尼龍			Viton
	鋁青銅			SEP

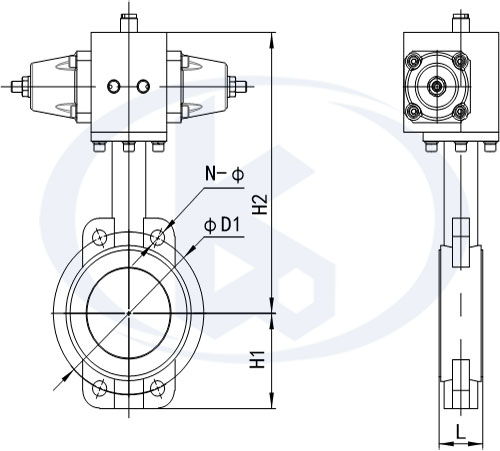

【外形尺寸】

規格		配置	ΦD1		H2	H1	L	N-Φ
mm	in	配置	1.0MPa	1.6MPa	H2	H1	L	1.0MPa	1.6MPa
DN50	2”	FDQ-40	125		272	70	180	4-Φ18
DN65	2 1/2”		145		285	78	112	4-Φ18
DN80	3”		160		291	87	114	4-Φ18
DN100	4”		180		310	105	127	8-Φ18
DN125	5”		210		323	120	140	8-Φ18
DN150	6”		240		335	134	140	8-Φ23
DN200	8”	FDQ-50	295		375	163	152	8-Φ23	12-Φ23
DN250	10”	FDQ-50	350	355	407	202	165	12-Φ23	12-Φ25
DN300	12”	FDQ-63	400	410	489	230	178	12-Φ23	12-Φ25
DN350	14”	FDQ-63	460	470	571	245	190	16-Φ23	16-Φ25
DN400	16”	FDQ-80	515	525	600	305	216	16-Φ25	16-Φ30
DN450	18”		565	585	610	345	222	20-Φ25	20-Φ30
DN500	20”		620	650	680	375	229	20-Φ28	20-Φ34
DN600	24”	FDQ-100	725	770	785	467	154	20-Φ31	20-Φ37
DN700	28”		840		830	510	169	24-Φ31	24-Φ37
DN800	32”		950		958	576	195	24-Φ34	24-Φ41

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的液動對夾球閥產品，歡迎前來咨詢報價。

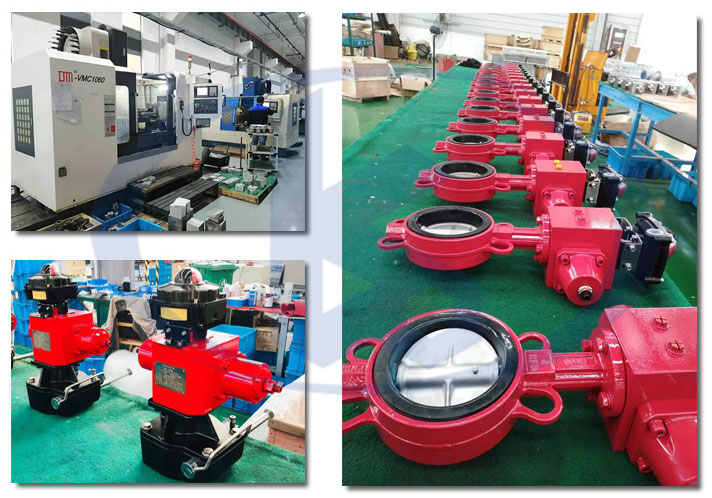

【車間一角】
