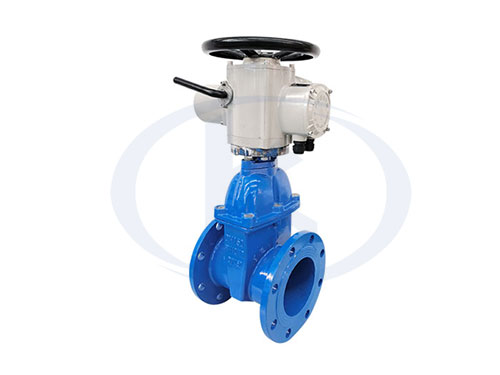

電動暗桿閘閥

品牌：江蘇布魯克
標準：國標
壓力環境：常壓
加工定制：是
產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系電話：13917586261

產品詳細

Z945T/W-10型電動暗桿閘閥采用Z型多回轉電動執行器與鑄鐵閘閥閥體組成，驅動部分采用Z型多回轉電動執行器，用以驅動和控制該電動閥門的開啟和關閉，操作人員可以在控制室內遠距離對進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動暗桿閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

【產品展示】

【性能特點】

1、適用于液、氣介質管路和設備，作為接通和斷流之用。
2、具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點。

3、在管路中主要作截流用，安裝不受流向限制。傳動方式采用電動，啟閉時可傳遞較大的力矩，大大減輕了啟閉強度。

【執行器參數】

型號規格	輸出扭矩 N/m	輸出轉速 r/min	上限閥桿直徑mm	手動速比	電機功率 kW	額定電流 A	參考重量 Kg
Z5	50	18	28	1:1	0.12	0.6	20
Z10	100	18	28	1:1	0.18	1	20
Z15	150	18	28	1:1	0.25	1.2	20
Z20	200	18	40	1:1	0.37	1.38	26
Z30	300	18	40	1:1	0.55	2.7	26
Z45	450	24	48	1:1	1:1	4	110
Z60	600	24	48	1:1	1.5	4.12	120
Z90	900	24	60	1:1	2.2	5.25	139
Z120	1200	24	60	1:1	3	7.9	142
Z180	1800	18	70	22.5:1	4	8.87	250
Z250	2500	18	70	22.5:1	5.5	12.05	255
Z350	3500	18	80	20:1	7.5	15.6	330
Z500	5000	18	80	20:1	10	20.5	350

【外形尺寸】

公稱通徑DN(mm)	尺寸										重量（kg）
公稱通徑DN(mm)	L	D	D1	D2	b-f	z-d	H	H1	L1	L2	重量（kg）
100	229	215	180	155	22-3	8-18	757	594	161	391	88
125	254	245	210	185	24-3	8-18	802	639	161	391	100
150	267	280	240	210	24-3	8-23	843	680	161	391	122
200	330	335	295	265	26-3	8-23	993	830	161	391	178
250	380	390	350	320	28-3	12-23	1097	934	161	391	239
300	420	440	400	368	28-4	12-23	1194	1082	215	299	323
350	450	500	460	428	30-4	16-23	1269	1157	215	299	431
400	480	565	515	484	32-4	16-25	1445	1333	215	299	555
500	540	670	610	585	34-4	20-25	1658	1546	215	299	908
600	600	780	725	685	36-5	20-30	1758	1646	215	299	1148
700	660	895	840	800	40-5	24-30	1976		258	318	1800
800	720	1010	950	905	44-5	24-34	2136		258	318	2340

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的電動暗桿球閥產品，歡迎前來咨詢報價。
