電動襯膠蝶閥

品牌：江蘇布魯克
標準：國標
壓力環境：常壓
加工定制：是
產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系電話：13917586261

產品詳細

電動襯膠蝶閥是通過高溫的方式將橡膠與閥體硫化為一體，并與SQ型電動執行器組合而成的電動蝶閥，其襯膠的設計可以有效的隔離介質與金屬接觸，具有一定的耐堿鹽和弱酸侵蝕性能，可使用在含有腐蝕性的介質當中。

電動襯膠蝶閥根據使用工況的不同，可分為全襯膠和半襯膠，確保在不同場所的使用條件下保證電動蝶閥的密封性、耐腐性。在含有固體顆粒的介質中，橡膠密封比四氟PTFE密封更有耐磨性。

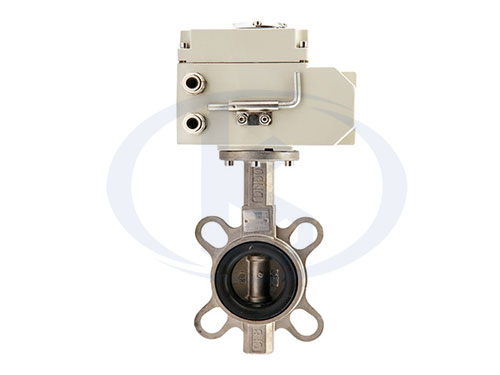

【產品展示】

【產品參數】

主要零部件	材質	使用規格	主要零部件	材質	使用規格
閥體	球墨鑄鐵	50mm ~ 600mm	閥桿	不銹鋼	50mm ~ 600mm
	灰鑄鐵
	鑄鋼			45#碳鋼
	不銹鋼
閥板	不銹鋼CF8	50mm ~ 600mm	閥座	EPDM	50mm ~ 600mm

【性能特點】

1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。

2、密封面耐磨性好（橡膠耐磨性是銅的七倍）。

3、可滿足使用在不同的管道里。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、橡膠材料無任何毒性，并且抗菌、耐老化、耐弱腐蝕，使用壽命長等特點。

【外形尺寸】

規格		配置	ΦD1		L	H2	H1	N-Φ
mm	in	配置	1.0MPa	1.6MPa	L	H2	H1	1.0MPa	1.6MPa
DN50	2”	SQ-05	125		180	261	70	4-Φ18
DN65	2 1/2”		145		112	285	78	4-Φ18
DN80	3”		160		114	282	87	4-Φ18	4-Φ18
DN100	4”	SQ-10	180		127	324	105	8-Φ18
DN125	5”	SQ-10	210		140	344	120	8-Φ18
DN150	6”	SQ-20	240		140	388	134	8-Φ23
DN200	8”	SQ-20	295		152	418	163	8-Φ23	12-Φ23
DN250	10”	SQ-60	350	355	165	471	202	12-Φ23	12-Φ25
DN300	12”	SQ-100	400	410	178	535	230	12-Φ23	12-Φ25
DN350	14”	SQ-100	460	470	190	583	245	16-Φ23	16-Φ25
DN400	16”	SQ-200	515	525	216	632	305	16-Φ25	16-Φ30
DN450	18”		565	585	222	655	345	20-Φ25	20-Φ30
DN500	20”		620	650	229	687	375	20-Φ28	20-Φ34
DN600	24”	SQ-400	725	770	154	881	467	20-Φ31	20-Φ37

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的電動襯膠蝶閥產品，歡迎前來咨詢報價。
