Q型角行程電動執行器

Q型角行程電動執行器

品牌：江蘇布魯克
標準：國標
壓力環境：常壓
加工定制：是
產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系電話：13917586261

產品詳細

       Q型角行程電動執行器我們又稱之為Q型部分回轉閥門電動執行裝置，適用于蝶閥、球閥、旋塞閥、風門等做 90°回轉的電動閥門，用于對電動閥門的開啟、關閉或調節。作為穩定可靠的角行程電動執行器，可適用于不同控制系統，不同工作環境的需求。傳動機構一體化的設計，使產品具有更小的體積和簡潔的外觀。安全可靠的手動設計，無須切換手柄的全自動手/電動切換。良好的防護等級可滿足多種設計的需要：隔爆型、整體開關型、整體調節型。

       Q型角行程電動執行器的整機性能符合 GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。隔爆型性能符合 GB3836.1-2010《爆炸性環境第1部分：設備通用要求》，GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》及 GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

【產品展示】

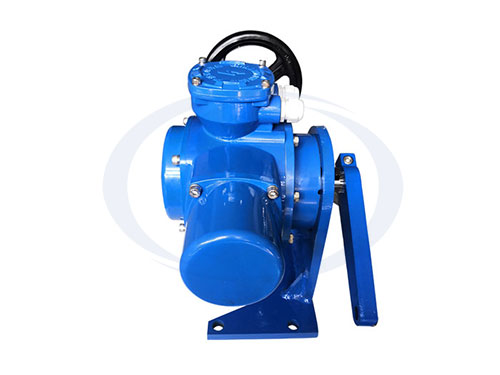

Q型角行程電動執行器Q型角行程電動執行器Q型角行程電動執行器

Q型角行程電動執行器Q型角行程電動執行器Q型角行程電動執行器


【型號表示方式】

Q型角行程電動執行器型號表示方式
       型號示例：
       Q10-1B/N：表示為隔爆智能開關型部分回轉電動裝置，額定輸出轉矩為 100N.m（10kgf·m），輸出軸轉速為 1r/min，額定電壓 380V。

【技術參數】
       供電電源： 額定電壓： 三相 AC380V（特殊訂貨單相 220V、三相 440V、660V 等）
       額定頻率：50HZ（特殊 60HZ）
       防護等級：IP65/67(特殊訂貨 IP68)；
       絕緣等級：F 級
       環境溫度：-20～+60℃（特殊訂貨-40～+70℃）；
       相對濕度：≤95%（+25℃時）；
       工  作  制：短時 10 分鐘(特殊訂貨 15-30 分鐘)；
       防爆標志：ExdⅡBT4 適用于環境為ⅡA、ⅡB 級 T1-T4 組的爆炸性氣體環境；
       工作環境：普通型用于無易燃易爆和強腐蝕介質的場所；
       防腐涂裝：高溫烤漆。

【連接尺寸】
Q型角行程電動執行器連接尺寸圖

執行標準 GB/T12223-2005
電裝型號 法蘭號 d1 d2(f8) d3 n-d4 d7 H h h1 b
預留 上限
Q05
Q10
Q15		   FB1 77   57 4-M6 12.7 15.9 33     3/5
  FB2 92   70 4-M8 19 33     5
F05   65 35 50 4-M6 8 19 33 3 2
F07   90 55 70 4-M8 8 19 33 3 2
Q20
Q30
Q40		   FB3 115   89 4-M12 22.2 42     5
F07   90 55 70 4-M8 8 19 33 3 2
F10   125 70 102 4-M10 12 28 42 3 2
Q60
Q120		   FB3 115   89 4-M12 22.2/28.6 80     5/8
  FB4 140   108 4-M12 31.7 50
F10   125 70 102 4-M10 15 38 50 3 2
F12   150 85 125 4-M12 15 38 50 3 2
Q180   FB5 197   159 4-M16 33.3/38.2 60     10
F14   175 100 140 4-M16 20 38 60 3 3
Q300   FB5 197   159 4-M16 41.3 80     10
Q500 F16   210 130 165 4-M20 20 55 80 3 3
        注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

【產品參數】

型 號
規 格		 輸出扭矩
N/m		 輸出轉速
r/min		 上限閥桿
直徑 mm		 手 動
速 比		 電機功率
W		 額定電流
A		 參考重量
Kg
Q05 50 1 19 60 45 0.16 8.5
Q10 100 1 19 60 60 0.18 8.6
Q15 150 1 19 60 75 0.22 8.7
Q20 200 1 28 90 90 0.26 12.7
Q30 300 1 28 90 120 0.32 12.7
Q40 400 1 28 90 150 0.37 13
Q60 600 1 38 87 180 0.72 21
Q120 1200 1 38 87 250 1.0 21
Q180 1800 1 38 87 370 1.6 23
Q300 3000 0.5 55 348 370 1.6 35
Q500 5000 0.5 55 348 550 2.5 35
                   注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

【外形尺寸】
Q型角行程電動執行器外形尺寸圖
尺寸
型號		 B1 B2 H H1 H2 L L1 D
Q05/15 68 114 156 270 73 250 157 140
Q20/40 91 157 191 273 103 332 208 160
Q60/180 143 203 227 309 126 424 232 250
Q300/500 143 203 291 373 190 424 232 250

【安裝拆卸】
       允許閥門電動裝置任意位置安裝，但必須注意電機盡量呈水平位置，電器箱蓋呈水平或垂直向上狀態為推薦安裝方式，這樣有利于潤滑、調試、維護和手動操作。

【接線注意事項】
       用手輪將閥門開啟至 50%開度處，按下開發或關閥鍵，檢查閥門的旋向是否與按鍵對應，如果不一致立即按停止按鈕。切斷三相電源，調換三相電源中的任意兩相。



       【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的Q型角行程電動執行器產品，歡迎前來咨詢報價。
